一．产品概述：

    数显4～20mA温度变送器为现场带实时温度值显示的电流输出仪表；高性能电路，采用进口传感器和进口电子器件，具有抗干扰，高性能，操作简单等特点。主要应用于石油、化工、航空及各种工业气体液体的控制及测量。

1、两线制工作方式，为传感器提供恒压源两种激励方式；

2、进行温度补偿，-20~70℃整机精度优于0.5%（不含导线）；

3、多点标定，整机线性精度优于0.2%。根据要求，可进行多点标定；

4、AD精度大于20位，DA精度大于16位；

二、技术参数

1. 输出信号：4～20mA

2．准确度等级：0.5%/FS

3．显示方式：4位LED显示

4．供电电源：外供电24V

5. 测量范围-20～120 ℃ (以铭牌打印为准）

6．工作环境温度：-20～60℃；

7. 工作环境湿度：≤80%RH；

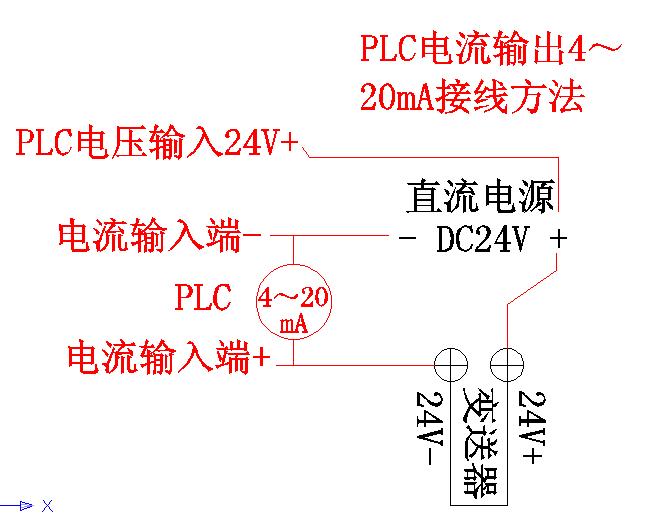

三．接线说明：

接线方式如下：

DC24V +    接2088表头A+或（2088表头OUT+）或（八端子1+）

DC24V -    接2088表头B -或（2088表头OUT - ）或（八端子5-）

四、安装要求

1.该仪器为精密仪器，应选择在空气流通、干燥，便于观察，易于维护操作、无腐蚀性的地方。

2.安装温度变送器时，需加装紫铜或聚四氟密封垫片。

3.使用时注意温度量程的匹配。

4.安装和拆卸时，应将工具位于变送器接头六角处，严禁用手拧动表头。

五、使用与维护

1.使用方法

1）开箱后首先检查使用说明书、附件、合格证是否齐全，根据订货要求确定规格是否相符，检查仪表外部是否完好无损。

2）安装前仔细阅读使用说明书，根据技术指标对仪表进行校验检查。

3）严格按照使用说明书要求安装使用。

4） 经检验合格的产品不得随意更换或改动电子元件、电池及调整参数等。

2.维护事项

1）在设备上安装仪表之前，先检查表头及测量孔是否干净。在使用过程中，应保持管路清洁。

2）输入电源为DC24V，切勿使用高于此电压的直流或交流电。

七、保管与运输

1.该产品应存放在（-20~60）℃，相对湿度不大于85%，通风、干燥、无腐蚀性气体的库房中。

2.该产品与合格证、使用说明书、检验报告同装于一个包装内，在运输过程中严禁强烈的碰撞。

八、订货须知与技术服务

1.订货时，用户需要提供温度测量范围、准确度等级要求、输出信号种类和特殊要求，以便选择合适的产品规格。

2.因产品本身质量问题，而不能正常工作时，我公司一年内负责免费维修或更换。

3.为了确保用户对所购产品的维修和保养，我公司有偿为用户提供各种配件。

量程迁移

Ø 测量模式下短按M键，Z键移位，S键改变数字，输入密码00016。短按M键进入迁移。

Ø 进入迁移后左下角显示FIL，短按Z键左下角显示tEL，中间显示数字，短按M键，改变此数下限迁移）。改完后，短按M键退出。

Ø 短按Z键左下角显示tEH，中间显示数字，短按M键，改变此数上限迁移）。改完后，短按M键退出。

Ø 短按Z键左下角显示END，短按M键闪烁，短按M键保存退出主页。
